Простая по своей конструкции и в то же время очень надежная в эксплуатации станция очистки GRAF PICOBELL дает высокую степень очистки стоков. Работает как аэрационная система с незакрепленным материалом – носителем. Немецкая компания Graf разработала и производит уникальную емкость CARAT-S, которая имеет возможность установки перегородок внутри. Это позволяет в одной емкости создать две или три камеры, которые необходимы для процесса очистки.
Система GRAF PICOBELL работает в одном резервуаре и обеспечивает потребности от 2 до 10 проживающих (0,8 - 2,5 м3.сут) или в двух резервуарах от 10 до 20 проживающих (2-4 м3/сут)

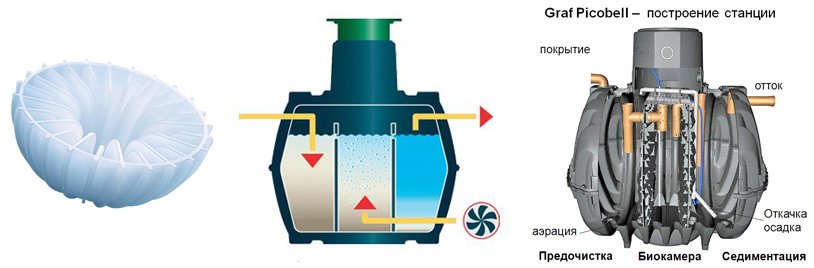

Функциональная схема построения станции
Основа станции GRAF PICOBELL - 3 камеры
- Первая камера - камера первичной грубой очистки (анаэробная стадия), в которой оседают нерастворимые органические вещества, происходит первичное осветление. Также в эту камеру перекачивается осадок из 3-й камеры.
- Вторая сновная камера биоочистки (аэробная стадия), где аэрация от компрессора помогает развитию популяции аэробных микроорганизмов. Аэрация приводит к тому, что носитель - маленькие пластмассовые чашечки Picobell для самоочистки от нарастания биомассы. Эти чашески имеют специальную форму и большую площадь 450 м2 в 1 м3, что обеспечивает возможность прикрепления к ним бактерий для эффективной очистки.
- Третья осадочная камера от "переработанных" стоков. Осадок перекачивается в первую камеру, в которой происходит доочистка аэробоным способом. Затем очищенная вода поступает в дренаж и на грунт.
Преимущества системы RGAF Picobell
- самотечная, работает даже без питания, с меньшей скоростью
- качественный бак Carat S (объем 2700, 3750,4800, 6500 л), который легко и быстро монтируется
- отвод воды производится в дренажный тоннель Graf 300
- гарантия на чашечки Picobell 15 лет
- компрессор для подачи воздуха работает циклично (по 15 мин), мощность компрессора от всего 60 Вт
- легкое обслуживание - замена фильтра компрессора)
- вам надо будет удалять осадок с первой камеры примерно раз в год
- отсутствие механических и подвижных частей в баке
- таймер управляет компрессором, отсутствие электроклапанов и перекачивающих насосов.
Технические характеристики для системы в одном резервуаре
При потребдности в объеме 0,8 - 2,5 м3.сут организовывают систему очистки в одном баке. Подбираются емкости Carat S различного объема с двумя перегородками.
| Количество проживающих |
Объем бака, л |
Длина бака, мм |
Ширина бака, мм |
Высота бака, мм |
Вес бака, кг |
Ориентир. стоимость, евро |
| 2-4 чел. |
2700 |
2080 |
1565 |
2010 |
170 |
2470 |
| 4-6 чел. |
3750 |
2280 |
1755 |
2200 |
200 |
3110 |
| 6-8 чел. |
4800 |
2280 |
1985 |
2430 |
185 |
3450 |
| 8-10 чел. |
6500 |
2390 |
2190 |
2710 |
310 |
4090 |
Технические характеристики для системы в двух резервуарах
При потребдности в объеме 2-4 м3/сут организовывают систему очистки в двух баках. Подбираются емкости Carat S различного объема с двумя перегородками для первой емкости. А во второй емкости устанавливается одна перегородка, и система комплектуется соответствующей начинкой.
| Количество проживающих |
Объем бака, л |
Длина бака, мм |
Ширина бака, мм |
Высота бака, мм |
Вес бака, кг |
Ориентир. стоимость, евро |
| 8-10 чел. |
5400 - 2х2700 |
2080/2080 |
1565 |
2010 |
120/150 |
4000 |
| 10 чел. |
7500 - 2х3750 |
2280/2280 |
1755/1755 |
2200/2200 |
150/175 |
4900 |
| 18 чел. |
13000 - 2х6500 |
2390/2390 |
2190/2190 |
2200/2200 |
255/270 |
7300 |
